1.-Etapa primaria:
1.1.-Alimentador Grizzly:
Este alimentador por su sistema de rieles, 33% de la superficie útil, de 3 a 4 pulgadas de distancia entre ellos criba el integral de dicho tamaño máximo, dejando pasar el mayor de 3 a 4 pulgadas, lo que provoca que el chancador de mandíbula opere a su máximo rendimiento pues aumenta el factor de hueco de la masa que se está chancando, y de acuerdo a los principios de trituración:
• Impacto: choque de una partícula contra otra.
• Compresión: se apoya la piedra contra un elemento aplicando una fuerza perpendicular. • Abrasión: el frotamiento de una piedra contra otra.
• Cizallamiento: se reduce por esfuerzo cortante.
Tiene espacio suficiente en la masa integral para provocar su trituración, maximizándola.
Este aumento del rendimiento significa menos tiempo para realizar la misma producción y por ende conlleva a la disminución del consumo de energía y horas hombre.
1.2.-Aceite de Grizzly.
Un aceite de grado industrial que inhibe la oxidación.
Se recomienda “46# gear oil” o equivalente para máxima protección de piezas dentro de la

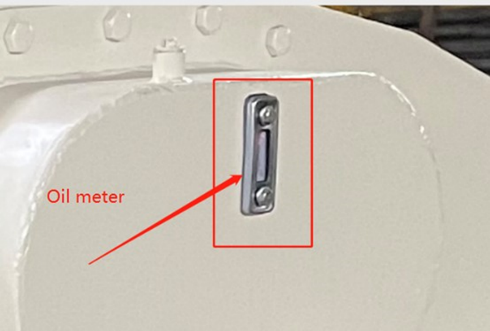

-El nivel de aceite debería estar de acuerdo al cuadro adjunto:
El óptimo de nivel de aceite debe de estar entre 10 a 20 mm sobre la base de la escala.
Lo anterior optimiza el rendimiento ya que a niveles mayores el equipo disminuye el rpm.
1.3.-Variador de frecuencia:
El Variador de Frecuencia nos ayudará a evitar las partidas y apagadas inesperadas del motor del alimentador Grizzly. Esta es la principal razón por la que disminuye el tiempo de vida útil de los motores y en las plantas de áridos se debe principalmente a los cambios de flujo de material.
Los motores de nuestros alimentadores Grizzly son:
| MODELO | Unidad | ZSW 490*110II | ZSW 380*95II |
|---|---|---|---|
| MOTOR | |||
| KW | 15 | 11 | |
| RPM | 1000 | 740 | |
| VELOCIDAD EXCÉNTRICA | RPM | 500 a 800 | 500 a 710 |
Se recomiendan los siguientes variadores de frecuencia ABB:
| TIPO | Kw | Hp | Tamaño | Grizzly |
|---|---|---|---|---|
| AC S 355-03E-23A1-4 | 11 | 15 | R3 | ZSW 380X95II |
| AC S 355-03E-23A0-4 | 15 | 20 | R4 | ZSW 490X110II |
2.-Etápa secundaria
2.1.-Chancador de cono tipo Symons
Promover el uso de los conos PYFB 0917 y PYFD 0907 debido a que tiene mayor tamaño de admisión y mayor rendimiento que los conos PYB 900 3 pie std y PYD 900 3 pie cabeza corta respectivamente.
| Modelo | PYFB-0917 | PYB 900 3 pie std |
|---|---|---|
| Marca | SMIT | Smit |
| Máximo tamaño de admisión | 175 mm | 115 mm |
| Rango de ajuste | 13 - 38 mm | 15 a 50 mm |
| Capacidad | 59 - 163 tons/hora | 50 a 90 tons/hora |
| Potencia del motor | 75 Kw | 55 Kw |
| Peso referencial | 14,1 ton | 11,2 Toneladas |
| Modelo | PYFD 0907 3 pie cabeza corta | PYD 900 3 pie cabeza corta |
|---|---|---|
| Maxoma Admisión (MM) | 65 | 40 |
| Rendimiento (tan/hr.) | 59 - 127 | 15 - 50 |
| Potencia del motor (Kw) | 75 | 55 |
| Rango de ajuste (mm) | 6 - 19 | 3 - 13 |
| Peso (ton) | 13.3 | 11.3 |
Al tener mayor tamaño de admisión los conos tipo Symons se aumenta el rango de ajuste del chancador primario logrando que la planta tenga mayor rendimiento, t/h, pasando el material más rápidamente, sumado a la mayor capacidad en t/h de estos equipos.
Lo anterior igual disminuye el tiempo para producir el mismo volumen, provocando ahorro de energía y mano de obra.
3.-Medidores ópticos Volumétrico de la marca Sensortechnik (Austria)

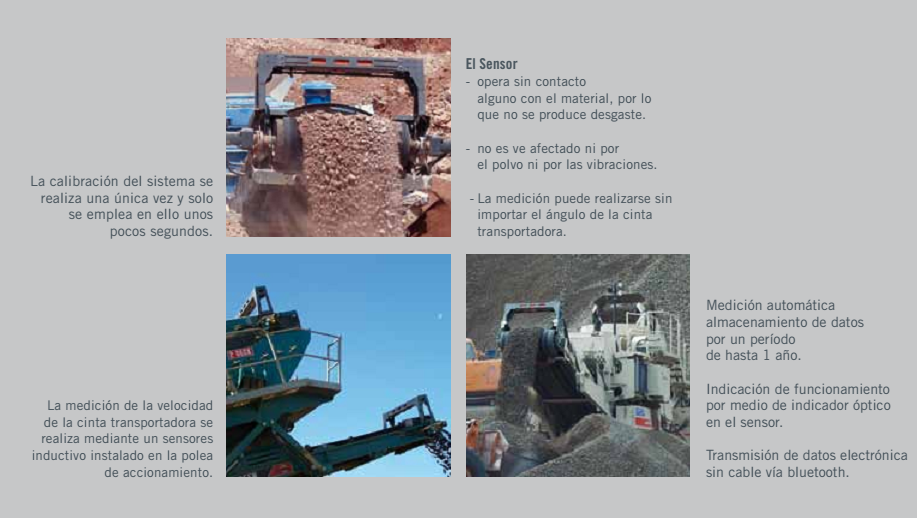

Medidor electrónico de volumen sobre bandas transportadoras, mide el volumen de material sobre la banda a través de un sensor electro-óptico y transfiere los datos a una computadora.
Trabaja sin contacto con el material por ello no sufre desgaste, no es afectado ni por la vibración ni por el polvo, efectúa mediciones en bandas con distintos grados de inclinación, inclusive cuando la inclinación es variada durante el trabajo, medición y almacenamiento de datos en forma automática, transferencia de datos vía Bluetooth, para equipos estacionarios dispone de interfaces adicionales: Interface serial: RS-422; Interface Análogo: 4-20mA; Salida de impulso digital: Impulso/Volumen.
Este equipo mide el flujo másico que circula por la planta con lo cual se conocería el balance de masa.
