¿Qué son los armónicos?
En un caso ideal, la corriente en una red eléctrica es una onda sinusoidal pura y no contiene armónicos. En la realidad, la corriente se desvía de esta onda sinusoidal pura y contiene armónicos. La cantidad total de armónicos se expresa como un valor THD% (= distorsión armónica total).

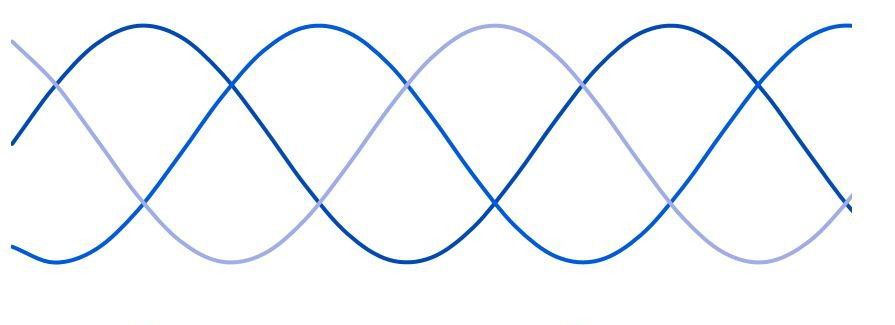

Una tensión y una corriente sinusoidales puras no contienen armónicos.

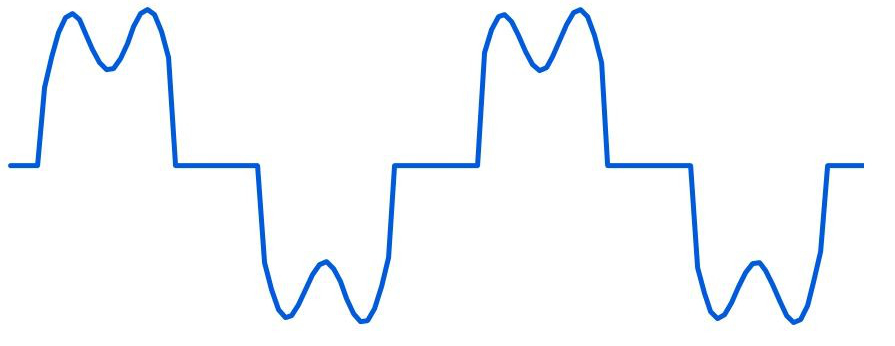

El voltaje y la corriente que se desvían de la forma sinusoidal contienen armónicos
¿Qué causa los armónicos?
Los armónicos se introducen en la red eléctrica mediante cargas no lineales, como:
- fuentes de alimentación de PC, PLC, TV, etc.
- fotocopiadoras, electrodomésticos.
- puentes de diodos y tiristores.
- sistemas de alimentación ininterrumpida.
- arrancadores de motor.
- fuentes de alimentación de modo conmutado.
- variadores de velocidad.
Norma IEE519

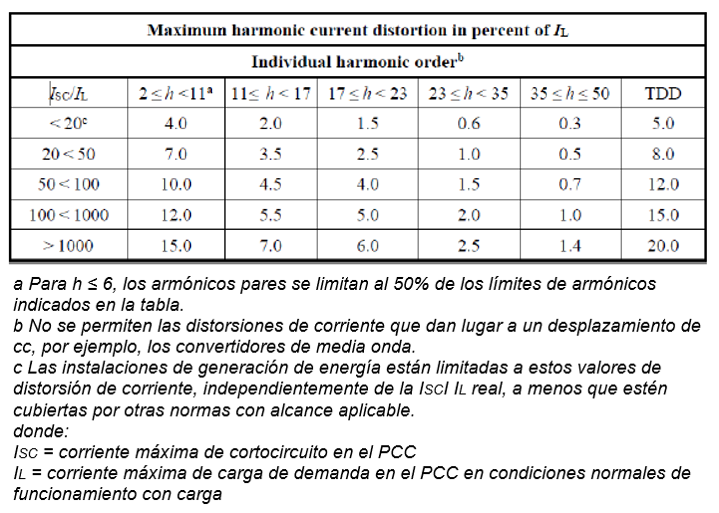

La norma IEEE519 establece límites y responsabilidades. Ayuda a prevenir problemas como sobrecalentamiento de transformadores, disparos de protecciones, resonancias o pérdidas de eficiencia, y es una guía clave en diseño e ingeniería de sistemas eléctricos industriales y comerciales.
Fuente: Comisión nacional de energía (CNE)
Variadores de frecuencia de armónicos ultrabajos de ABB
Es mejor prevenir que curar los síntomas
- Mantener limpia la red eléctrica.
- Reducir el riesgo de perturbaciones.
- Evitar daños a otros equipos.
- Evitar interferencias con los equipos de comunicaciones.
- Reducir el espacio de instalación.
- Reducir el coste total de propiedad.
En lugar de intentar abordar los armónicos con acciones a menudo ineficaces, como agregar refrigeración o sobredimensionar los equipos, ¿por qué no emplear equipos que no provoquen armónicos en primer lugar?

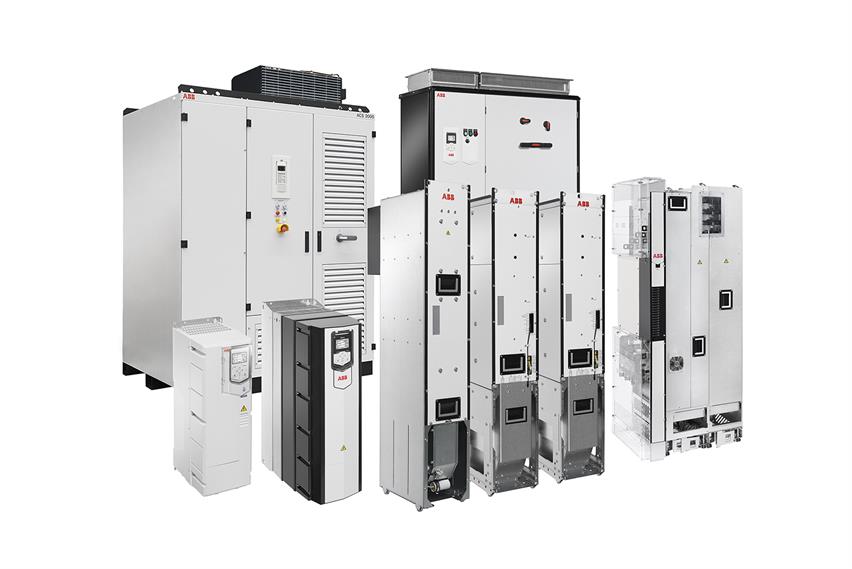

Bajo contenido armónico ACS880 -31 / -37 (ULH)

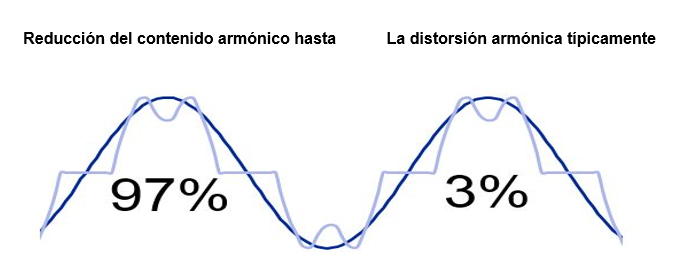

Nuestro variador de frecuencia de armónicos ultrabajos produce un contenido armónico excepcionalmente bajo y supera los requisitos de las normas de armónicos bajos. En comparación con un variador convencional, el contenido armónico se reduce hasta en un 97 %. La distorsión armónica total de la corriente es típicamente del 3 %. Con un filtro pasivo, la distorsión armónica total típica se sitúa entre el 5 % y el 10 %.
Para todas las industrias y aplicaciones
Nuestros variadores de frecuencia de armónicos ultrabajos ACS880 están personalizados para satisfacer las necesidades precisas de la mayoría de las industrias, como las de petróleo y gas, química, pulpa y papel, alimentos y bebidas, caucho y plásticos, marina, metales y minería.
Los variadores de armónicos ultrabajos ACH580 y ACQ580 específicos de la industria están disponibles para las industrias de HVAC y agua.
