Gestione y controle los bajos armónicos

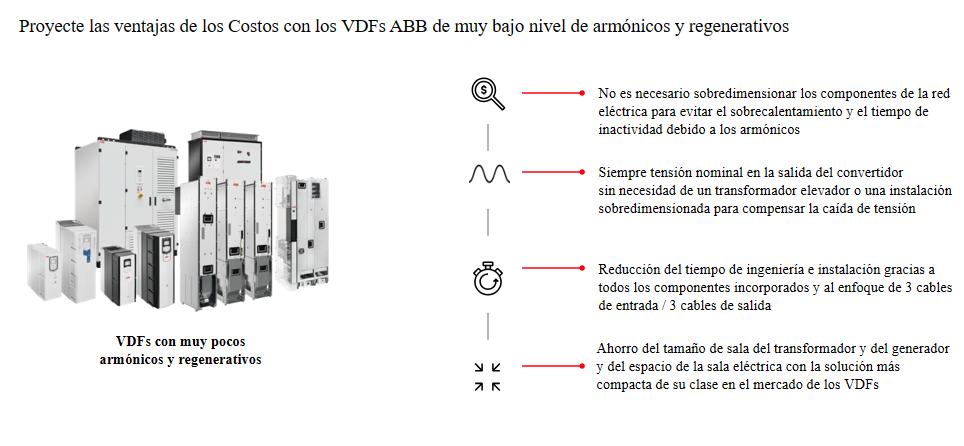

Nuestros convertidores de bajos armónicos de Compatibilidad Total generan menos armónicos en comparación con los convertidores que ofrecen soluciones estándar con alimentación de diodos. El compacto ACS880-37 produce un contenido en armónicos excepcionalmente bajo en la entrada del convertidor, sin necesidad de filtros externos ni de transformadores multipulso. Gracias a la gestión y el control de armónicos, el ACS880-37 alcanza un factor de potencia unitario. La unidad de alimentación activa del convertidor puede reforzar la tensión de salida, lo que garantiza una tensión completa del motor incluso cuando la tensión de alimentación está por debajo del valor nominal.

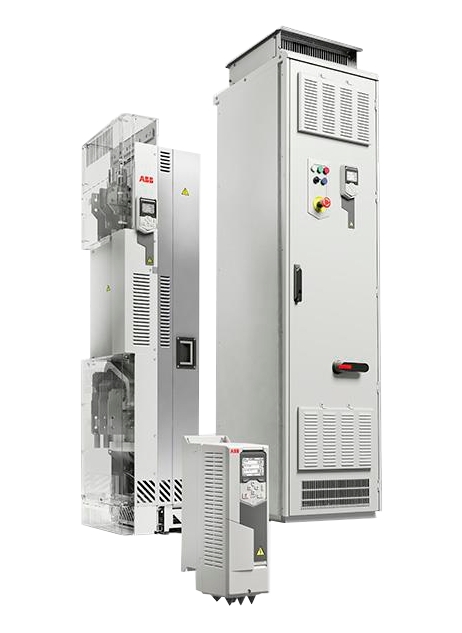

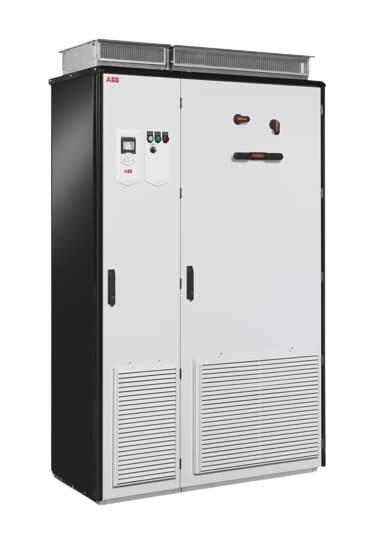

ACS880-31/ACS880-37 disponible desde 4 kW hasta 3.200 kW
¿Qué son los armónicos?
Las cargas no lineales tales como: rectificadores, inversores, variadores de velocidad, hornos, etc; absorben de la red corrientes periódicas no senoidales. Estas corrientes están formadas por un componente fundamental de frecuencia 50 ó 60 Hz, más una serie de corrientes superpuestas de frecuencias, múltiplos de la fundamental, que denominamos ARMÓNICOS ELÉCTRICOS, que generan costes técnicos y económicos importantes.
El resultado es una deformación de la corriente, y como consecuencia de la tensión, conlleva una serie de efectos secundarios asociados.

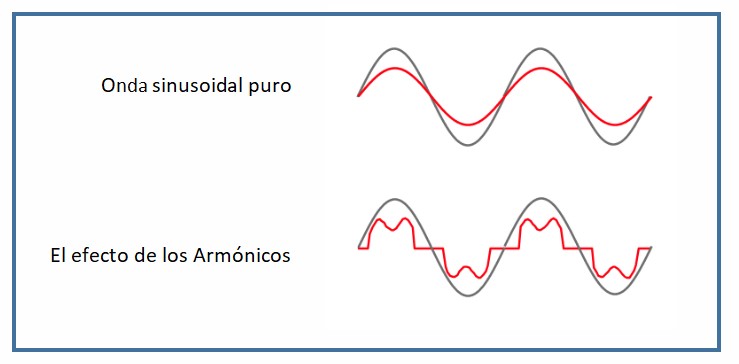

Onda sinusoidal puro
El voltaje de la red de suministro y las formas de onda de la corriente deberían ser sinusoidales.
En realidad, existe una serie de problemas de calidad de la energía: por ejemplo, caídas de tensión, transitorios, fluctuaciones de voltaje y frecuencia, etc.
El efecto de los Armónicos
Cuando existe una distorsión repetitiva y predecible de voltaje o corriente no sinusoidal, esto significa que el suministro contiene distorsión armónica.
Las causas armónicas de la línea de energía
Las cargas no lineales causan armónicos porque extraen corriente de forma no lineal. O en otras palabras, estos tipos de carga toman la corriente en "tragos" de la red. Fuente general de armónicos
- Equipo electrónico de potencia (VDFs, rectificadores, ordenadores, etc.)
- Dispositivos de arco (soldadura, horno de arco, etc.)
- Fuentes de alimentación conmutadas (cargadores de teléfono, dispositivos AV, etc.)
- Todos los sistemas de iluminación de bajo consumo (fluorescentes, LED, reguladores, etc.)
- Computadoras, televisores, etc.
Las cargas monofásicas no lineales también crean armónicos. Sin embargo, a menudo se ignoran en un análisis armónico ya que normalmente son de baja potencia en relación a los equipos trifásicos que existen en una instalación.
Algunos efectos de los armónicos:
Ley 61.000-4-30
La Ley IEC 61000-4-30:2015+A1:2021 define los métodos para la medición e interpretación de los resultados de los parámetros de calidad de la energía en sistemas de suministro de energía de CA con una frecuencia fundamental declarada de 50 Hz o 60 Hz. Los métodos de medición se describen para cada parámetro relevante en términos que brindan resultados confiables y repetibles, independientemente de la implementación del método. Esta norma aborda los métodos de medición para mediciones in situ. La medición de los parámetros cubiertos por esta norma se limita a los fenómenos conducidos en los sistemas de potencia. Los parámetros de calidad de energía considerados en esta norma son la frecuencia de potencia, la magnitud de la tensión de alimentación, el parpadeo, las caídas y aumentos de la tensión de alimentación, las interrupciones de tensión, las tensiones transitorias, el desequilibrio de la tensión de alimentación, los armónicos e interarmónicos de tensión, la señalización de la red en la tensión de alimentación, los cambios rápidos de tensión y las mediciones de corriente.
Conoce otras líneas de Variadores de Frecuencia Disponibles
Simplicidad sin esfuerzo con los variadores ACS580
El variador ACS580 hace que la selección, la instalación y el uso sean más fáciles que nunca. Este variador está equipado con funciones integradas que simplifican el pedido y la entrega, y reducen los costes ya que todo se suministra en un único paquete compacto.
Las calculadoras de eficiencia energética integradas, que incluyen el ahorro en kWh, la reducción de CO2 y el dinero ahorrado, ayudan a los usuarios a ajustar los procesos con precisión a fin de garantizar un uso óptimo de la energía. El convertidor cumple la clase de eficiencia energética IE2, la más alta para convertidores (EN 50598-2), y es compatible con los motores de alto rendimiento IE4, lo que reduce aún más los costes totales del ciclo de vida.

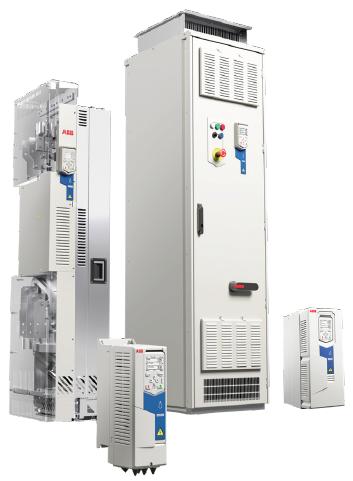

ACS580/ACQ580 desde 0,75 kW hasta 500 kW
Los nuevos convertidores de frecuencia de Compatibilidad Total ACQ580 para aguas limpias y aguas residuales simplifican sus procesos y el control del motor a la vez que aseguran la eficiencia energética sin esfuerzo.
Estos convertidores robustos y compactos tienen funcionalidades incorporadas de bombas como el cálculo del flujo sin sensor, el control multibomba, el control de nivel, el llenado suave de la tubería, la protección contra la marcha en vacío y tiene rampas rápidas y una solución para mantener limpio el impulsor de la bomba. El uso se mejora con un panel de control Hand-Off-Auto intuitivo y la herramienta de PC Drive composer. La calculadora de energía incorporada visualiza los ahorros de energía logrados con el uso del convertidor. El convertidor controla virtualmente cualquier tipo de motor incluyendo un motor de reluctancia síncrono IE4. Se permite la conectividad con una amplia gama de protocolos de bus de campo.
